한국산학기술학회논문지 Vol. 11, No. 2, pp. 409-413, 2010

HF 크리닝 처리한 코발트실리사이드 버퍼층 위에 PA-MBE로 성장시킨 GaN의 에피택시

Jun-Seok Ha¹, Ji-Ho Chang², Ohsung Song^3*

1 Faculty of Applied Chemical Engineering, Chonnam National University 2 Department of Nano Semiconductor Engineering, Korea Maritime University 3 Department of Materials Science and Engineering, University of Seoul

Abstract

We fabricated 10 nm-thick cobalt silicide(CoSi 2 ) as a buffer layer on a p-type Si(100) substrate to investigate the possibility of GaN epitaxial growth on CoSi 2 /Si(100) substrates. We deposited 500 nm-GaN on the cobalt silicide buffer layer at low temperature with a PA-MBE (plasma assisted-molecular beam epitaxy) after the CoSi 2 /Si substrates were cleaned by HF solution. An optical microscopy, AFM, TEM, and HR-XRD (high resolution X-ray diffractometer) were employed to determine the GaN epitaxy. For the GaN samples without HF cleaning, they showed no GaN epitaxial growth. For the GaN samples with HF cleaning, they showed 4 μm-thick GaN epitaxial growth due to surface etching of the silicide layers. Through XRD ω-scan of GaN <0002> direction, we confirmed the cyrstallinity of GaN epitaxy is 2.7° which is comparable with that of sapphire substrate. Our result implied that CoSi 2 /Si(100) substrate would be a good buffer and substrate for GaN epitaxial growth. Key Words : GaN, Epitaxy, PA-MBE, Cobalt Silicide Buffer, Silicon Substrate

하준석 1 , 장지호 2 , 송오성 3* 1 전남대학교 응용화학공학부 2 한국해양대학교 나노반도체공학과 3 서울시립대학교 신소재공학과 GaN Epitaxy with PA-MBE on HF Cleaned Cobalt-silicide Buffer Layer

요 약 실리콘 기판에 GaN 에피성장을 확인하기 위해 , P 형 Si(100) 기판 전면에 버퍼층으로 10 nm 두께의 코발트실 리사이드를 형성시켰다 . 형성된 코발트실리사이드 층을 HF 로 크리닝하고 , PA-MBE (plasma assisted-molecular beam epitaxy) 를 써서 저온에서 500 nm의 GaN 를 성막하였다 . 완성된 GaN 은 광학현미경 , 주사탐침현미경 , TEM, HR-XRD 를 활용하여 특성을 확인하였다 . HF 크리닝을 하지 않은 경우에는 GaN 에피택시 성장이 진행되지 않았다 . HF 크리닝을 실시한 경우에는 실리사이드 표면의 국부적인 에칭에 의해 GaN 성장이 유리하여 모두 GaN 4 μm 정도의 두께를 가진 에피택시 성장이 진행되었다 . XRD 로 GaN 의 <0002> 방향의 결정성 (crsytallinity) 을 ω -scan 으로 판단한 결과 Si(100) 기판의 경우 2.7 도를 보여 기존의 사파이어 기판 정도로 우수할 가능성이 있었다 . 나노급 코발트실리사이드를 버퍼로 채용하여 GaN 의 에피성장이 가능할 수 있었다 .

1. 서론 LED 공정에는 pn junction의 효율을 높이고 누설전류 (leakage current)를 줄여 효율성을 높이기 위해 양질의 최근의 GaN을 이용한 LED (light emitting diode)는 새 GaN 층의 에피텍시 성장이 필수적이다. GaN 에피성장을 로운 조명소자로 에너지와 환경면에서 각광 받고 있다. 위해서는 가장 이상적으로는 GaN 단결정 기판을 사용하 이 논문은 2009년도 서울시립대학교 교내학술연구비에 의하여 연구되었음. * 교신저자 : 송오성() 접수일 09년 06월 16일 수정일 (1차 09년 11월 14일, 2차 10년 01월 15일) 게재확정일 10년 02월 24일409
   bulk GaN의

    [1]

   GaN과 -17%의

   기판은 wurtzite 구조의 115%에 이르는 기판 위에 GaN을

   AlN나 ZnO등의

   wurtzite 여 GaN
는 것이나, 현재 단결정 제조 기술이 확보되 지 않아 차선책으로 이종기판인 사파이어 또는 기판이 사용되고 있다. 궁극적으로 경제적인 대량생산을 위해서는 기존 반도 체 공정에서 검증된 대구경 실리콘 기판의 채용이 필요 하다 할 수 있다. 그러나 실리콘 격자간 상수 차이와 열 팽창계수 차이가 있어, 직접 실리콘 성 막하기에는 많은 어려움이 있다. 이를 위하여 두 물질사 이에 적절한 버퍼층을 형성시켜 GaN 층을 성장하는 연 구가 많이 진행되고 있다. 최근 이를 위하여 여러 가지 방법이 적용되고 있는데, 버퍼층으로서 같은 결정구조를 가진 재료가 사용하 층과의 격자간 상수 차이와 열스트레스를 감소 시키는 방법이나, 기판에 의도적으로 패턴을 도입하여 특 정 면방향의 GaN 층을 성장시키는 방법, 그리고 성장시 GaN 버퍼층을 먼저 성장시킨 후 이를 버퍼로 작용시켜 고온 후막 GaN 층을 만드는 방법이 2단계 성장법 등이 연구되고 있다. J. X, Zhang 등[2]은 Si(111) 기판에 버퍼층을 채 용하여 기존의 AlN/사파이어기판 조합과 비슷한 정도의 GaN 에피 성장을 확보한 보고를 하였다. 복합 버퍼층을 이용한 연구[3]와 ScN과 같은 새로운 나이트라 이드 화합물[4] 및 SiN[5]을 이용한 다양한 시도가 진행 되고 있으나 아직 사파이어 기판과 비교할 때 결정성 향 상 및 결정성장법의 단순화 등의 문제가 존재한다. 또한 패턴이 형성된 miscut Si 기판 (7° off)을 이용한 성 장 연구[6, 7]등 버퍼층 대신 실리콘의 다양한 면 방향을 이용하여 GaN 에피성장을 이루려는 노력도 있지만 아직 초기단계이다. 이러한 여러 가지 버퍼층 소재 중에서 코발트 실리사 이드가 가능하다. 실리사이드 (silicide)는 실리콘과 천이 금속의 중간상으로 현대의 상용화된 대부분의 MOSFET (metal oxide semiconductor field emission transistor) 소자
   의 접촉 저항을 줄이고, 배선층의 확산 방지막, 메탈 컨택 에치 (metal contact etch)시의 stopping layer로서의 역할 을 위해 개발되었다. 실리콘 기판위에 직접 금속층을 성막하고 실리사이드 화 반응을 시키는 열처리에 의해 실리사이드를 제작하는 살리사이드 (self-aligned silicide) 공정을 통하여 구현되 는 기존의 저저항 특성을 가지는 실리사이드로는 TiSi 2 , CoSi 2 , NiSi 등이 있다. 특히 단결정 실리콘 기판과 epitaxy를 이루는 실리사이드로는 CoSi 2 , MoSi 2 , WSi 2 등이 가능하다. 실리사이드는 실리콘기판과 의 에피텍시가 용이하여 GaN과의 격자간 불일치와 열팽
AlN
   창계수 차이를 줄여주어 에피텍시 성장에 버퍼역 6H-SiC 할을 함과 동시에, 최종 실리사이드가 저저항을 가진 도 전체라서 궁극적으로 전극체 역할을 할 수 있어서 최근 에 개발되는 수직형 제조에 공정 단순화를 제공할 수 있는 장점이 있다. 또한 실리콘 기판과 자립형 층을 분리하는데 필요한 선택적인 에칭이 용이할 것이 기대된다. 나노급 CoSi 2 는 이미 제조공정이 잘 알려져 있 고 고온안정성이 우수하지만 HF 크리닝에 따른 표면변 화는 잘 알려져 있지 않다 [8, 9] PA-MBE (plasma-assisted molecular beam epitaxy)는 초고진공에서 원자단위의 정밀성막이 가능한 기자재로 GaN와 본 연구에서는 플라즈마에 의해 성막속도가 향상된 장비 를 채용하여 성막하였다. 기존의 GaN를 제작하는 후막용 장비인 HVPE (hydride vapor phase epitaxy)가 1000도 이 상의 고온에서 성장하는데 비해서 800도 정도의 비교적 저온에서 성장이 가능한 장점이 있다. [10] 본 연구에서는 실리콘 기판 위에 버퍼층으로 나노급 코발트실리사이드를 만들고 다시 실리사이드 층을 불산 으로 크리닝 처리한 후 층을 성막한 후 HVPE로 에피성장을 진행함으로써 실리콘 기판에 의 에피성장 가능성을 확인하여 보았다. ZrN/AlN

   p-type(100) 산화막이 형성되기 전에 1 nm 두께의 증착기 (e-gun evaporator)로 증착시켜 1 -Co/Si 구조의 시편을 준비하였다. 시편들은 10 -3 torr의 진공에서 7쌍의 RTA를 활용하여 800 °C 의 조건에서 30 vol.%-황산에 10분간 판은 1×1 cm2 크기로 다이아몬드
실험에 사용된 기판은 직경 mm 두께 μm 의 GaN 단결정 실리콘 웨이퍼로서 크리닝이 완료된 기판은 자연 코발트 금속을 전자총 최 종적으로 nm 완성된 할로겐 램프로 구성된 간 열처리하여 실리사이드가 생성되도록 하였다. 열처리 가 완료된 시편들은 잉여금속을 제거하기 위해서 °C 에 서 담가 처리하였다. 완성된 기 소우 다이싱하 여 이후 한 조각을 증착장비에 층을 성장 시키기 용이하도록 하였다. 준비된 시료는 MBE 장입 전에 아세톤, 메탄올, 초순 수 순으로 각 10분간 유기세척을 실시하였고, 세척 후 장 WSi 2 , 입직전에 10% HF 수용액에 30초간 침지하고 초순수로 세척하는 공정을 3회 반복하여 장입하였다. 비교를 위해 VSi 2 , CrSi 2 , 서 HF 크리닝을 실시하지 않은 시편도 같이 장입하였다. GaN를 성막하기 위해 PA-MBE 장비를 활용하였다. Ga 의 공급에는 Knudsen cell 을 사용하였고, 공급은 410
   GaN의
LED GaN
   PA-MBE로 GaN
GaN 1002. 실험방법
   ,
500 40초
   80 (saw)로 장입하여 GaN
N의 플라즈마 소스를 사용하였다. 성장률은 시간당 도로 제어되었으며, 장입된 기판은 850 °C 에서 열처리 후, 기판 온도 500 °C 에서 저온에서 nm 성장하고 연속하여 기판 온도 800 °C 에서 유지하여
   230 nm 로 성장을 실시하였다. PA-MBE로 에피성장이 로 1040 °C 에서 20분간 4 μm 의 후막 GaN을 성막
확인된 시료에 대해서 고온 GaN 성장을 실시하여 다시 하였다. 완성된 박막은 박막 진행에 따라 광학현미경, 주사전 자현미경, 주사탐침현미경과 HR-XRD를 활용하여 미세 구조와 결정성을 확인하였다. Olympus사의 UV 광원 기능이 부가된 광학 현미경을 활용하여 500배까지 관찰하였다. 광학현미경을 활용하면 거시적인 표면미세구조와 특히 GaN 층은 통상 광에 대해 형광색을 띠므로 UV 광원모드로 쉽게 형광색의 확 인과 국부적인 표면 색 변화에 따라 스트레스에 따른 밴 드갭의 변화를 간접적으로 확인하였다. SEIKO사의 SII AFM의 컨택 모드를 사용하여 층 의 표면조도와 표면 이미지를 측정하였다. TEM(transmission electron microscope) 관찰을 위한 시편은 일반적인 수직단면 관찰용 TEM 시편 제작방법 [11]을 이용하여 제작한 후 TEM을 써서 GaN 에피택시 부의 bright field image를 찍어서 실리사이드 층의 두께 와 미세구조를 확인하였다. 고해상도 X선회절 분석 장치를 사용하여 상분석과 결 정성을 해석하였다. CuKα (λ=1.5406 Å )선을 이용하여 θ=20 ~ 100°까지의 wide scan을 이용하여 GaN 상의 존재 유무를 확인하였고, θ=17.3° 부근의 GaN(0002) 면의 오 메가(ω) scan을 실시하여 결정성 (crystallinity)을 정량적 으로 판단하였다.
   3. 실험결과 및 토의 CoSi 2 /Si(100)
육안분석을 통하여 완성된 기판은 2 층이 실리콘 기판과 비슷한 정도의 광택도를 유지하면서 더욱 진한 진회색의 표면을 보여 증착 전과 비교하여 간 접적으로 CoSi 2 층의 존재를 확인할 수 있었다. 층 은 통상 무색투명한 것으로 알려져 있으나 하지층이 불 투명한 CoSi 2 /Si(100) 기판이므로 성막직후에 표면색상의 변화로 GaN층의 존재를 육안으로도 확인이 가능하였다. 그림 1에는 HF크리닝 전후의 코발트 실리사이드 층의 AFM 이미지를 나타내었다. (a)는 HF크리닝 전의 위의 코발트실리사이드가 형성된 직후의 표면이미지로서 2μm정도의 결정립을 가지고 있는 구조를 보이고 있다. (b)에
   500 nm 정 나타낸 불산 처리 후의 표면형상은 코발트실리사이 30분간의 드의 특정 부분들이 버퍼층을 50 피치를 가진 결정립계를 리에 따른 에칭으로 표면조도 HF크리닝에 따라 nm 로 증가하였으며, 이러한 HVPE 표면조도의 증가와 결정립의 미세화는 궁극적으로 표면 적을 넓혀 후속 성장에 유리할 것으로 기대되었 다. 일반적으로 실리사이드는 내식성이 뛰어난 것으로 알려졌으나 나노급 코발트실리사이드는 의 에칭에도 식각이 발생하여 버퍼층으로서 표면형상 조 절을 위해 HF크리닝 처리가 가능함을 보였다.
UV GaN

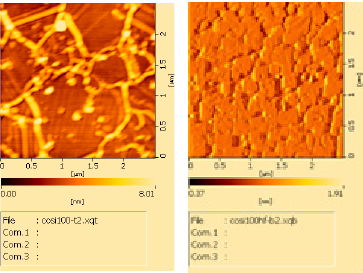

   (a) (b) [그림 1] 코발트실리사이드의 AFM 이미지 : 2 (a) CoSi 2 /Si(100), HF 크리닝 처리 , (b) CoSi 2 /Si(100), HF 크리닝 미처리 .
GaN CoSi GaN
   그림 2에는 HF 크리닝 처리 유무에 따라 성막한 시편들의 광학현미경으로 관찰한 이미지를 나타내었다. 코발트실리사이드 층 을 HF처리를 하지 성막한 시편은 모두 육안 으로도 표면광택이 없었고 불균일한 표면을 확인할 수 있었고 사진과 같이 어둡게 나타난 부분만이 부분적으로 GaN가 성막되었음에 근거하여 에피성장이 진행 되지 않았음을 알 수 있었다. 반면 그림 처리를 실시하고 진행한 CoSi 2 /Si(100) 고배율 광학현미경에도 매 우 균일한 표면 이미지를 보였다. 사진에서 검은 부분은 MBE공정에서 Ga-과잉상이 출현하여 금속 응집되 어 나타난 것이다. Ga의 존재와 존재는 광학현미 경의 UV 모드로 GaN의 황색 형광특성을 이용하여 확인 하였다. Si(100) 411

   선택적으로 에칭되어 0.5μm정도의 보이고 있다. 결과적으로 HF 처 rms (root mean square)는 1.5에서 2.0 GaN의 HF에도 30초간

   PA-MBE로 GaN 층을 (a)에 나타낸 않고 GaN을 GaN의 2(b)의 HF 기판의 GaN은
Ga이
   GaN의
(a) (b) [그림 2] PA-MBE 로 성막한 GaN 층의 광학이미지 : (a) GaN/CoSi 2 /Si(100), HF 크리닝 미처리 , (b) GaN/CoSi 2 /Si(100), HF 크리닝 처리 .그림 3에는 HF 크리닝을 실시하고 난 후 성장시킨 GaN/CoSi 2 /Si(100) 구조의 GaN 층의 표면 조도와 결정립 크기를 확인한 AFM 이미지이다. 평균 결정립크기가 nm 였고 표면조도 rms가 1.5 nm 로 매우 평탄하였다. 이러 한 결과는 동일한 PA-MBE 공정 조건으로 버퍼층/(0001) 사파이어 기판 위에 nm 정도의 결정립 크기를 보이고 표면조도 임을 비교하여 코발트실리사이드/실리콘 기판도 기존의 사파이어 기판과 비슷한 정도의 표면조도와 결정립 성장 을 가지고 GaN 에피 성장에 활용될 수 있음을 의미하였다. 그림 4에는 CoSi 2 /Si 기판 위에 형성된 층의 수직단면 이미지를 나타내었다. 약 10 nm 두께의 위에 평균 4.43 μm 두께의 GaN 에피택시 층이 형성되었 다. CoSi 2 와 GaN 경계면에서 GaN 성장방향으로 약 355[그림 3] HF 크리닝 처리 후 성장시킨 GaN/CoSi 2 /Si(100) 구조의 GaN 층의 AFM 이미지 .
   제작된 AlN 성장시킨 GaN가 195 rms도 2.4 nm
GaN TEM CoSi 2
   55 412

   55
nm 두께까지는 GaN 에피택시 층이 일정한 성장방향 없 이 무질서하게 성장하였으나, nm 이후부터는 얇은 주 상정 모양의 GaN 에피택시 층이 경계면에 수직한 방향 으로 등축 성장하여, 약 225 nm 부터는 넓은 폭의 결정립 을 가진 GaN 에피택시 층이 성장하였음을 확인하였다. 또한 좌상단에 나타낸 SADP는 단결정화된 GaN의 패턴 을 보여 GaN 에피택시 층의 존재를 직접적으로 증명하 고 있다. 그림 5에는 CoSi 2 /Si 기판 위에 형성된 GaN 층의 (0002) 방향의 결정성 (crystallinity)을 XRD의 ω-scan에 의해 정량적으로 확인한 결과를 나타내었다. Ga(0002) 방향의 θ=17.3°에서의 반가폭으로 결정성을 판단한 결과 2.7°이었다. 동일한 공정으로 AlN/사파이어 기판에 성장 시킨 결정성이 1.4° 임에 비추어 공정조건을 개선하면 충 분히 우수한 결정성을 확보할 수 있음을 의미하였다.[그림 4] CoSi 2 기판 위에 형성된 GaN 층의 TEM 수직단 면 이미지 .
   500 GaN(002)/CoSi 2 /Si(100) Gauss fit 400 Data: C1021Co_B Model: Gauss Chi^2 = 226.01144 R^2 = 0.98842 300 xc y0 34.19916 17.20387 ±2.09878 ±0.01109 w 2.73589 ±0.03036 A 1332.91225 ±17.87061 200 100 0 12 14 16 18 20 22 24 ω scan (degree) [그림 5] CoSi 2 기판 위에 형성된 GaN 층의 (0002) 방향의 ω -scan 상분석 .

   (100)면지수의 버퍼층을 HF로 PA-MBE를 활용하여 GaN의 에피 HF에 크리닝한 GaN의 에피성장에 결정성은 TEM과 XRD
4. 결론 실리콘 기판에 형성된 나노급 두께의 코발트실리사이드를 크리닝 처리 유무에 따라 성장을 진행하였 다. 코발트실리사이드를 경우 코발트 실 리사이드층의 국부적인 표면에칭이 발생하였고 이러한 현상이 도움을 주었다. 성장된 의 ω-scan 으로 확인한 결과 기존 의 사파이어/AlN 기판 정도로 우수할 수 있었다.참고문헌

[1] F. Dwikusuma, J. Mayer, T. F. Kuech, "Nucleation and initial growth kinetics on GaN on sapphire substrate by hydride vapor phase epitaxy", J. Cryst. Growth 258, (2003) 65.

[2] J. X, Zhang, Y. Qu, Y. Z. Chen, A. Uddin, Shu Yuan, "Structural and optical characterization of GaN epilayers grown on Si(111) substrates by hydrid vapor- phase epitaxy", J. Cryst. Growth 282, (2005) 137.

[3] M. H. Oliver, J. L. Schroeder, D. A. Ewoldt, I. H. Wildeson, V. Rawat, R. Colby, P. R. Cantwell, E. A. Stach, T. D. Sand, "Organometallic vapor phase epitaxial growth of GaN on ZrN/ AlN/Si substrates", Appl. Phys. Lett. 93, (2008) 023109.

[4] M. A. Moram, S. V. Novikov, A. J. Kent, C. Norenberg, C. T. Foxon, C. J. Humphreys, "Growth of epitaxial thin films of scandium nitride on 100-oriented silicon", J. Cryst. Growth 310, (2008) 2746.

[5] E. Arslan, M. K. Ozturk, S. Ozcelik, E. Oabay, "The effect of Si x N y interlayer on the quality of GaN epitaxial layers grown on Si(111) substrates by MOCVD", Current Appl. Phys. 9, (2009) 472.

[6] T. Hikosaka, T. Narita, Y. Honda, M. Yamaguchi, N. Sawaki, Appl. Phys. Lett. 84, (2004) 4717

[7] T. Hikosaka, Y. Honda, M. Yamaguchi, N. Sawaki, J. Appl. Phys. 101, (2007) 103513.

[8] D. Mangelinck, J. Y. Dai, J. S. Pan and S. K. Lahiri, Appl. Phys. Lett. 75, (1999) 1736.

[9] K. Maex, Mater. Sci. Engin. R11, (1993) 53.

[10] J. S. Park, S. K. Hong, T. Minegishi, I .H. Im. S. H. Park, T. Hanada, J. H. Chang, M. W. Cho, T. Yao, "The high quality ZnO growth on c-Al 2 O 3 substrate with Cr 2 O 3 buffer layer using plasma-assisted molecular beam epitaxy", Appl. Surf. Sci. 254, (2008) 7786.

[11] D. B. Williams, C. B. Carter, Transmission Electron Microscopy Basics I , 1st ed., P.152-170, Plenum Press,

NewYork, U.S.A. (1996). [12] M. A. Sanchez-Garcia, E. Calleja, E. Monroy, F. J. Sanchez, F. Calle, E. Munoz, R. Beresford, "The effect of the III/V ratio and substrate temperature on the morphology and properties of GaN- and AlN-layers grown by molecular beam epitaxy on Si(111)", J. Cryst. Growth 183, (1998) 23.
