방사선치료용 선형가속기를 이용한 Gated Cone-Beam CT의 유용성 연구

서정민 1,2 , 김찬형 1 , 박병석 3 , 박철수 4 , 장현철 5 , 김정대 6,7* 1 한양대학교 원자력공학과, 2 대원대학교 방사선과, 3 삼성서울병원 방사선종양학과, 4 한림성심대학교 방사선과, 5 수성대학교 방사선과, 6 강원대학교 의과대학 예방의학교실, 7 한림성심대학교 보건환경과 Study on the Validation of the Gated Cone-Beam Computed Tomography on Radiation Therapeutic Linear Accelerator Jeong-Min Seo 1,2 , Chan-Hyeong Kim 1 , Byoung-Suk Park 3 , Cheol-Soo Park 4 , Hyon-Chol Jang 5 , Joung-Dae Kim 6,7* 1 Department of Nuclear Engineering, Hanyang University 2 Department of Radiological Science, Daewon University College 3 Department of Radiation Oncology, Samsung Medical Center 4 Department of Radiological Science, Hanlym Polytechnic University 5 Department of Radiological technology, Suseong College 6 Dep. of Preventive Medicine, College of Medicine, Kangwong National University 7 Department of Health & Environment, Hanlym Polytechnic University 요 약 환자의 호흡은 방사선치료에서 중요한 인자로 작용한다 . 종양을 치료하는 방사선 치료용 선형가속기에서 시행하는 기존의 cone-beam CT 에서는 호흡에 의한 움직임이 반영되지 않아 영상에 왜곡이 발생하여 정확하지 못한 영상 정보를 획득 하였다 . 본 연구는 호흡에 의한 움직임을 고려하고 특정 순간을 포착한 gating 을 적용하여 획득한 back projection 영상을 이용 하여 cone-beam CT 영상으로 재구성하였으며 기존의 방법과 비교하였다 . 기존의 방법은 영상 왜곡도가 400% 에 달하였으나 , 본 연구에서 시행한 gating 을 적용한 cone-beam CT 는 약 2% 에 불과하였다 . 이에 본 연구는 호흡의 움직임을 반영한 영상유도 방사선치료의 방향과 평가 방법을 제시하였다 .

2. 대상 및 방법

2.1 호흡 신호 획득 호흡 신호를 획득하기 위해 연구에

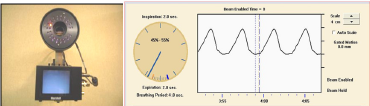

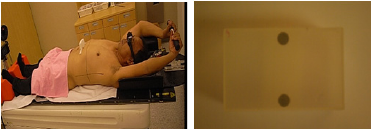

고려하지 못하는 자유호흡 상태의 영상을 획득하게 된 방사선치료의 궁극적인 목적은 종양부위에 방사선량 다. 이로 인하여 종양이나 장기의 형태가 왜곡된 영상으 을 충분히 조사하고, 그 주위의 정상조직에 조사되는 방 로 나타나게 되며 부정확한 위치 정보가 얻어지므로, 사선량을 최소화 하는 것이다. 최근의 방사선치료는 3 set-up verification을 시행할 때 오차발생의 가능성이 존 차원방사선치료, 세기변조방사선치료 등 매우 정밀한 치 재 할 수 있다. 료기술들이 개발되어 임상에 적용되고 있다. 치료기술이 이에 본 연구에서는 3차원의 움직임이 가능한 구동팬 정밀해지면서 종양부위에 대한 정확한 선량조사가 가능 텀을 이용하여, 특정 순간의 영상을 획득하는 gating을 해졌으며, 세기변조방사선치료 등으로 종양 주변에 인 적용하고, X 선의 에너지에 따른 CBCT 영상을 생성하 접한 정상 조직의 보호 효과도 향상 되었다[1,2]. 또한, 여, gating을 적용하지 않는 CBCT와 비교 분석함으로써 4차원 전산화단층촬영으로 종양의 움직임을 파악하여 그 유용성을 연구하였다. 치료하는 호흡 동조 방사선치료기법에 대해서도 보고가 되고 있다[3,4]. 이러한 방사선치료는 호흡에 따른 종양 과 장기의 움직임이 존재하기 때문에 정확한 시점과 정 확한 위치에 방사선을 조사하여야 그 장점을 극대화 할 수 있다[5]. 종양이 신체의 흉부 또는 복부 부위에 위치하면 종양 사용된 real-time 위치의 변화가 증가하며 특히 폐의 하엽에 위치한 종양 position management(RPM) gating system(Varian, 및 장기의 움직임 범위는 0.9~3.2cm, 간의 경우에는 USA)[Fig. 1]은 환자의 호흡에 따른 영상신호를 획득하 1~4cm 가량의 움직임이 보고되고 있다[6,7,8]. 이처럼 는 camera system 과 그 신호를 분석하여 방사선 조사 움직이는 종양을 대상으로 방사선치료를 시행하기 위해 구간을 설정하는 프로그램으로 구성되어 있다. RPM 서는 정밀하고 정확한 방사선 치료기술이 필요하다. 방 system의 카메라 부분은 적외선을 조사하는 부분과 반 사선치료에서 중요한 것 중 하나가 바로 set-up 사된 적외선을 감지하는 부분으로 구성되어 있다. 조사 verification이다. 현재 방사선 치료 환자의 set-up 확인 된 적외선은 방사선치료 환자의 복부에 올려놓은 작은 을 위하여 electronic portal imaging device(EPID)와 플라스틱 블록에 부착되어 있는 작은 원형의 적외선 반 on-board imager(OBI)를 이용한 전후, 좌우 2차원 영상 사 물질에 반사되고 이를 CCD camera가 감지하여 호흡 을 사용한다. 더 발전된 방법으로 cone-beam computed 에 따른 움직임을 모니터링하게 된다[Fig. 2]. tomography (CBCT) image[9], 그리고 Tomotherapy 방사선 치료인 경우에는 mega-voltage computed tomography (MVCT) image를 획득하여 set-up를 확인

하고 있다[10]. 이와 같은 영상유도방사선치료(Image-Guided Radiation Therapy) 기술의 발전으로 인하여 여러 가지 방법으로 환자의 정확한 자세와 치료 목표물의 정확한 위치를 확 인하고 종양 목표물에만 정밀하게 조사하여 종양 주변의

system (b) the marker block which is the

2.3 4차원 전산화단층촬영 영상 획득

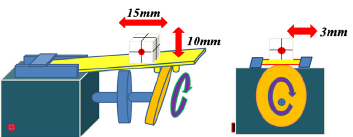

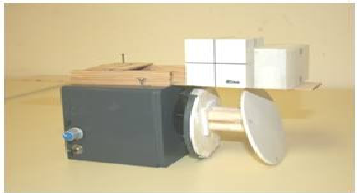

한 장기의 움직임의 대리자(surrogate) 역할을 한다. 움직임 주기를 정상적인 성인의 호흡주기와 유사한 4초 본 연구의 gating은 환자의 호흡이 가장 안정된 순간 로 설정하였다. 이 구동 팬텀 위에 적외선 반사체가 부착 인 완전호기의 위상에서 영상을 획득하는 것으로 규정하 된 플라스틱 블록을 올려놓고, image 획득과 분석을 위 였다. 하여, 내부 중심에 2mm 지름의 금속 ball이 삽입되어 있 는 정육면체 팬텀(ball bearing 팬텀, BB팬텀) 을 함께 2.2 3차원 구동 팬텀의 사용 올려놓았다. 본 연구의 유용성을 검증하기 위해 실제 환자 대신 환 자의 호흡을 2차원으로 모사하는 구동팬텀(Varian, US) 을 3차원적 움직임을 구현 할 수 있도록 변형하였다[Fig. 본 연구에 기준 영상으로 사용된 영상은 진단용 CT 3]. 기존의 이 구동 팬텀의 기능은 모터의 속도를 조절하 장비인 GE medical system 의 GE light speed RT 지 못하며, 일정속도로 회전시키면 회전 원판 반경의 변 16(GE, US)를 이용하여 획득하였으며, GE Advantage 화에 따라 일정한 주기의 상하 움직임만으로 환자의 호 Workstation(AW 3.4)를 이용하여 image reconstruction 흡 움직임을 모사하게 된다. 을 시행하였다. 내부 중심에 2mm 지름의 금속 ball이 삽 입되어 있는 BB 팬텀을 cine mode로 단층촬영 하였고, slice thickness를 CT장비에서 적용이 가능한 최소두께 인 0.625mm로 설정하였다. 이렇게 획득한 CT 영상들은 cone-beam CT와 대조하는 기준으로 사용되었다.

2.4 Cone-Beam CT 영상획득 및 재구성

(a)

본 연구에 사용되는 선형가속기 장비는 iX(Varian, US)[ Fig. 4]로 방사선 치료에 사용되는 Mega-Voltage 강도의 X선을 사용하여 EPID를 통해 radiography를 촬 영 할 수 있다. 또한 치료용 방사선을 발생시키는 gantry 와는 수직으로 위치하여 beam이 교차하는 구조적 위치 에 장착 된 OBI를 이용하여 kilo-voltage 강도의 X선으 로 single shot radiography, 투시촬영 및 CBCT 영상을 진단용 CT 장치에서는 BB 팬텀이 움직이지 않는 상 태의 기준 영상과 구동팬텀을 함께 사용하여 4초주기로 움직이는 상태의 두 가지 시리즈로 CT 촬영을 실시하였 다. 선형가속기에서는 3차원 구동팬텀과 BB 팬텀을 함 께 사용하여 호흡주기 4초의 구동 팬텀에 대하여 gating 을 적용하지 않은 kV-CBCT, gating을 적용한 kV-CBCT와 mega-voltage CBCT(MV-CBCT)를 촬영

얻을 수 있다.

(b)

본 연구에서는 팬텀의 움직임 속도를 조절할 수 있도

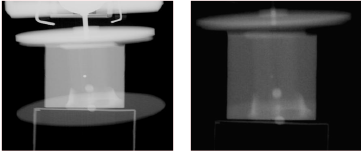

상태에서 영상을 획득한다. 즉, 특정 호흡 순간의 영상을 얻지 못한다. 따라서 본 연구에서는 RPM을 이용한 gating 기술을 적용하며 OBI와 EPID를 이용해 각각의 back projection 영상을 획득 하였다[Fig. 5]. 조사면은 10×10cm, gantry는 0 ~ 180°까지 1°간격으로 회전하면 서 back projection 영상을 획득하였다. 이렇게 획득한 back projection 영상들을 Matlab(MathWorks, US)을 이 용하여 filtered back projection 알고리즘으로 각각의 CBCT영상으로 단면영상을 재구성하였다.

하였다. 이렇게 모두 다섯 종류의 이미지 시리즈를 획득 하여 분석하였다[Table 1, Fig. 7].

(a) (b)

(a) (b)

(a) sample image using OBI with kV-CBCT (b) sample image using EPID with MV-CBCT

(c) (d)

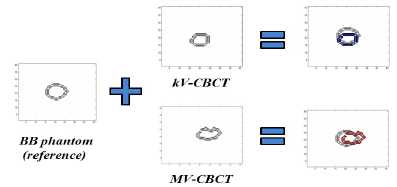

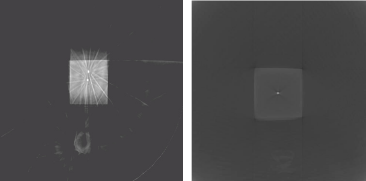

사용한 X선의 에너지에 따라 영상의 질이 크게 다르 게 나타나는데, OBI를 이용하여 kilo-voltage 에너지를 사용하는 경우에는 광전효과가 지배적으로 발생하며, EPID mega-voltage의 에너지를 사용한 영상에서는 compton scattering의 발생이 지배적이므로, 방사선과 물질과의 상호작용의 차이가 영상의 질에 영향을 미치고 있다[12,13,14]. 즉 kilo-voltage의 영상에서 선예도와 대 조도가 우수한 back projection 영상을 얻을 수 있었다. Back projection 영상의 상태가 재구성한 CBCT의 영상 에도 영향을 미치며 kilo-voltage 에너지를 사용한 OBI 로부터 얻은 영상으로 재구성한 kV-CBCT가 MV-CBCT에 비하여 선예도와 대조도가 우수함을 보여 주고 있다[Fig. 6].

(e)

images (e) Gated MV-CBCT reconstructed from EPID

3.1 진단용 CT를 이용한 기준영상과 gating을 적용한 4차원 진단용 CT 영상의 분석

(a)

(b)

(c)

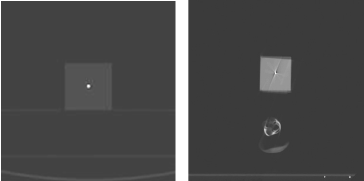

inner ball in the BB phantom (a) transverse plane image (b) sagittal plane image (c) coronal plane image

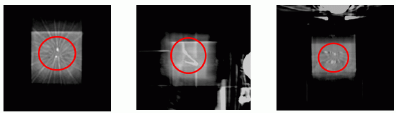

BB 팬텀이 움직이지 않고 정지된 상태에서 진단용 CT로 촬영된 영상이 기준 영상이다. 이 기준 영상에서 BB 팬텀의 ball의 size는 SI, AP, RL 방향 모두 2.4mm 로 나타났으며 이는 partial volume effect로 인하여 실제 크기인 2mm보다 조금 크게 보이는 것으로 판단된다. 호 흡을 완전히 내쉰 상태와 같은 위상인 완전호기 위상 4 차원 진단용 CT 영상에서 ball size는 SI 3.3mm, AP 3.3 영상의 왜곡도 분석 2.9mm, LR 2.7mm로 정지영상에서의 ball size와는 그 영상의 왜곡 정도를 비교하기 위하여, gating이 적용 차이가 1mm 이내로 나타났다. 된 3개의 이미지 시리즈와 gating이 적용되지 않은 기존 Gating을 적용한 4차원 진단용 CT 영상을 기준 영상 의 kV-CBCT 이미지 시리즈를 비교 분석하였다. 과 비교하였을 때 BB 팬텀의 중심 ball의 위치 오차는 BB 팬텀의 중심단면에서 팬텀의 가로방향과 세로방 0.7mm(SI방향), 0.3mm(AP방향), 0.1mm(RL방향)로 모 향의 중간비율을 구하였으며, 그 왜곡도는 기준영상에서 두 1mm 이내로 나타났다. 0%, 4차원 진단용 CT에서 4.7%, gating이 적용된 kV-CBCT 2.1%, gating이 적용된 MV-CBCT 2.21% 정 3.2 Gating을 적용하지 않은 kV-CBCT 영상 도로 양호한 수준을 보이고 있다. 그러나 기존의 방법인 의 분석 gating을 적용하지 않은 kV-CBCT에서는 400%로 나타 기존의 상품으로 사용되고 있는 kV-CBCT는 gating 났다[Table 1]. 을 적용하지 않고 있으며 기준 영상과 비교하였을 때 BB팬텀의 중심 ball의 위치 오차는 13.2mm(SI방향), 3.4 CBCT gating 정확도 분석 9.1mm(AP방향), 1.2mm(RL방향)로 큰 차이를 보였다 Gating이 적용된 각 CBCT 영상의 gating 정확도를 [Fig. 8]. 이는 gating을 적용하지 않은 상태에서 확인하기 위하여, 기준영상과 gating이 적용된 각 CBCT kV-CBCT 영상은 gating을 적용한 영상보다 영상의 왜 에 촬영 된 BB 팬텀 중심 ball의 위치를 pixel 단위로 그 곡이 매우 심하게 나타남을 의미한다. 이러한 상황은 임 중첩정도를 확인하였다. 기준 영상과의 일치도는 상 현장에서 부정확한 영상의 획득으로 치료부위의 부정 kV-CBCT 80.33%, MV-CBCT 79.6%로 매우 양호하게 확한 위치정보를 얻어 set-up의 오차가 발생하는 원인이 나타났다[Table 1, Fig. 9]. 된다.

Image Gating Images X-ray Equipment Beam shape Gating Category distortion accuracy series energy level (%) (%)

CBCT

4. 고찰 및 결론
